23QA-L8二位三通常通常闭气控阀QY451
23QA-L8二位三通气控阀是一种新型气动控制换向阀,是原QF506两用继气阀的改型换代产品。
关键词:
所属分类:
石油设备专用气动元件

咨询热线:
23QA-L8二位三通常通常闭气控阀QY451
详情
一、特点:
23QA-L8二位三通气控阀是一种新型气动控制换向阀,是原QF506两用继气阀的改型换代产品。
23QA-L8二位三通气控阀主要由阀体、阀杆、阀芯、活塞、弹簧、密封件等零部件组成。该阀有一个气源口(P),一个输出(A),一个排气口(O)和一个控制口(K)。
根据实际需要即可作为常断式、也可作为常开式使用。
作为常断式使用时,接管方式按气口标志符号进行连接,
作为常开式使用时,只需将排气口0改为气源口即可:作为常断式使用时,在控制气的作用下,阀内的活塞向前运动,上阀芯与阀座密封,切断输出口与排气口的通道,气源口与输出口相通。
在无控制气的情况下,输出口与排气口相通,执行元件及输出管线内的压缩空气通过排气口接空。
作为常通式使用时,在无控制气输入时,输出口与排气口相通,压缩空气直接通过阀内通道输至执行元件。而有控制气输入时,阀内通道封闭,无压缩空气输出。
该阀具有操作平稳、安装简单、滑漏量小、流通面积大等优点。
该阀是石油钻机、地质勘探钻机、修井机气流量较大的控制回路上。如钻机的离合器及气缸控制回路,也用于防碰天车装置的互换回路及空气压缩机的自动开气、关机回路上。该阀也可在其他装置的气动系统中使用。

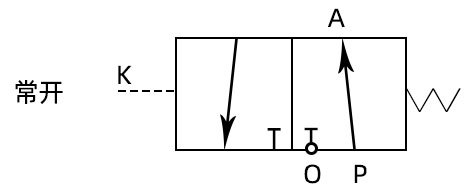

二、图形符号:
常闭Ⅰ(P)Ⅱ(O)Ⅲ(A)
常开Ⅰ(O)Ⅱ(P)Ⅲ(A)
三、主要技术参数:
公称通径 mm |
8 |
公称压力 Mpa |
1.0 |
泄漏量 ml/min |
≤50 |
有效截面积S值 mm2 |
≥60 |
换向时间 S |
≤0.12 |
正常换向性能 |
换向灵活,准确无异常声响及卡阻现象 |
耐压性能 Mpa |
1.5 |
工作环境温度 ℃ |
-25~60(注:-40℃耐低温产品需特殊定制) |
四、外形及安装尺寸:
注:管线链接时接法如下:
常闭型:Ⅰ(P)Ⅱ(O)Ⅲ(A)
常开型:Ⅱ(P)Ⅰ(O)Ⅲ(A)
