HV400系列手动转阀
详情
一、特点：
1、轻巧灵活，操作方便。
2、可直接安装在机座上或控制盘上使用。
3、易损件少，且耐磨、维护方便。
二、图形符号：
三、型号说明：
四、技术参数：
| 公称通径mm | 8 | 10 | 15 | ||||
| 有效面积mm² | 10 | 20 | 55 | ||||
| 最大工作压力MPa | 0.8 | ||||||
| 工作温度°C | -25～+80（在不结冻条件下） | ||||||
| 操作角度 | 90° | ||||||
| 操作力N | ≤100 | ≤120 | ≤160 | ||||

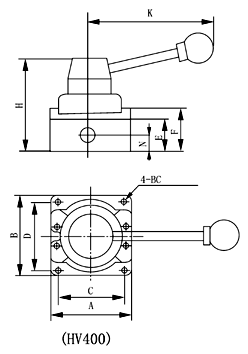

五、外形及安装尺寸：
| 型号 | 接口口径 | A | B | C | D | E | F | N | H | L | K | P | BC |
| HV400 | 1/4",3/8",1/2" | 74 | 74 | 62 | 62 | 28.5 | 28 | 14.5 | 90 | 84 | 119 | 0 | 6.5 |
