QF515单向导气龙头
QF515单向导气龙头是用于管路连接的辅助元件，是一种连接固定气体管路与旋转气体管路的接头装置，它由外壳、中心管(冲管)、轴承，密封圈，弹篑及进气端盖组成。
关键词：
单向导气龙头
所属分类：
石油设备专用气动元件
咨询热线：
QF515单向导气龙头
详情
QF515单向导气龙头是用于管路连接的辅助元件，是一种连接固定气体管路与旋转气体管路的接头装置，它由外壳、中心管(冲管)、轴承，密封圈，弹篑及进气端盖组成。中心管与转动轴连接，密封圈在弹簧的作用下与中心管的端面密封，形成一个通道。压缩空气从输入口通过该通道输出。
QF515单向导气龙头是石油钻机、地质勘探钻机、整井机气动系统中用量最大的辅助元件之一，主要用于气胎高合器的输入管线上，也可在其他气动系统中使用。

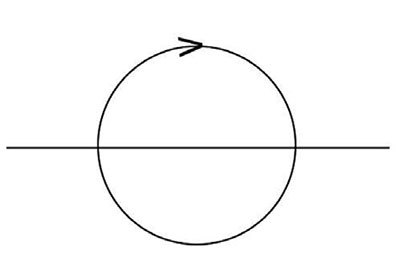

二、图形符号：
三、技术参数：
|
公称通径 mm |
15 |
|
公称压力 Mpa |
0.8 |
|
泄漏量 ml/min |
≤125 |
|
有效截面积S值 mm2 |
≥110 |
|
温升 ℃ |
≤40 |
|
耐压性能 Mpa |
1.2 |
|
工作环境温度℃ |
-25～60（注：-40℃耐低温产品需特殊定制） |
|
进气口连接口尺寸 |
M22*1 M22*1.5 |
四、外形及安装尺寸：
