QF506两用继气器
QF506两用继气器为气控换向阀,根据气路的连接方式不同,可实现常闭或常开两种功能。
关键词:
两用继气器
所属分类:
石油设备专用气动元件

咨询热线:
QF506两用继气器
详情
一、特点:
QF506两用继气器为气控换向阀,根据气路的连接方式不同,可实现常闭或常开两种功能。
QF506两用继气器主要由内阀座、外阀座、阀芯组件、导套、内套、弹簧、密封件及壳体等零部件组成,做常闭阀使用时,控制气K口进气推动阀芯组件封闭外阀座,而与内阀座脱离形成通道,从气源口P输入的压缩空气经发内通道从输出口A输出,
当没有控制气时,阀芯组件在弹簧的作用下退回与内阀座密封,同时阀芯组件与外阀座脱离,输出管线内的压缩空气通过择气口O指空。如作为常开阀使用,只需将排气口O改为气源口P即成。
QF506两用继气器是石油钻机、地质勘探钻机及修井机气动系统中用量最大的气动元件之一,主要用于气胎高合器及气缸的供气回路上,也用于防碰天车装置的互锁回路及空气压缩机的自动开启、关机回路上。
二、图形符号:
三、技术参数:
公称通径 |
15mm |
公称压力 |
0.8MPa |
泄漏量 |
≤50ml/min |
有效截面积s值 |
≥60mm² |
换向时间s |
≤0.2s |
正常换向性能 |
换向灵活,准确,无异常声响及卡阻现象 |
耐压性能 |
1.2MPa |
工作环境温度 |
-25~60(注:-40℃耐低温产品需特殊定制) |

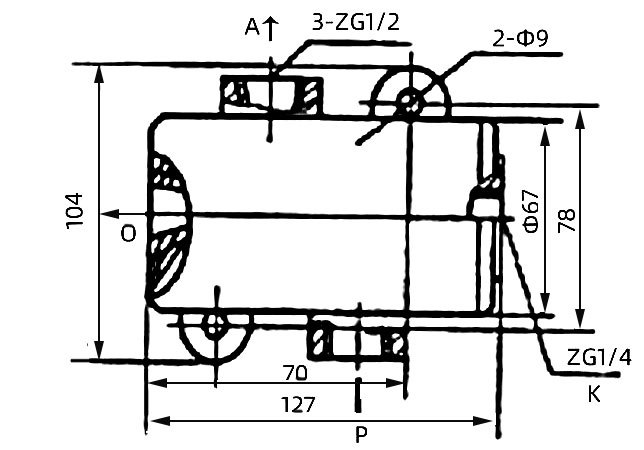

四、外形及安装尺寸:
