QF516双向导气龙头
用于气动控制系统中，使压缩空气从管路的静止部分顺利地进入旋转部分。
关键词：
双向导气龙头
所属分类：
石油设备专用气动元件
咨询热线：
QF516双向导气龙头
详情
一、特点：
用于气动控制系统中，使压缩空气从管路的静止部分顺利地进入旋转部分。
二、图形符号：
代号 型号规格 主要外部材料 连接螺纹口
QY495 XJ2-F10 压铸铝 P:ZG1/2” A:ZG3/8” 图(一)
QY516 ---- 压铸铝 P:ZG1/2” A:ZG3/8” 图(二)

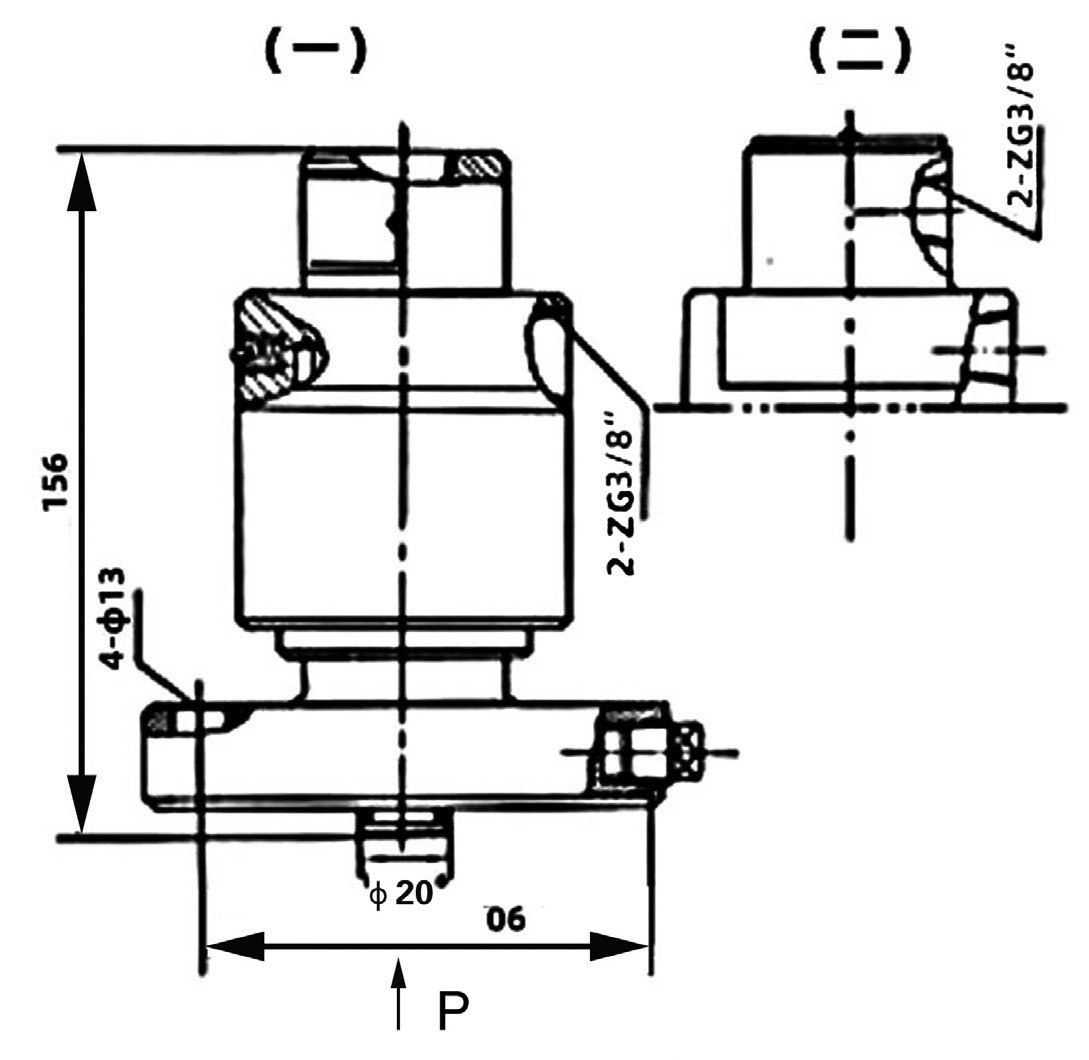

三、外形及安装尺寸：
|
外形尺寸（mm） |
156*124*115 |
|
安装尺寸（mm） |
（4-φ13）*φ90 |
|
接口尺寸 |
2-Z1/2 |
四、技术参数：
|
通径（mm） |
10 |
|
工作压力（MPa） |
1 |
|
有效截面积 |
≥60 |
|
主轴最大转速（转/分） |
1000 |
|
工作温度（℃） |
-25～60（注：-40℃耐低温产品需特殊定制） |
|
材质 |
压铸铝 |
五、使用注意事项：
1. 每月在润滑部位加黄油一次
2. 漏气：密封圈有裂纹，密封面不平整或有污物，应清洗。换密封圈或研磨密封面
3. 转不动：是否有污物卡住或轴承不灵活应清洗。
