ZTMR6-L6-XW系列组合调压阀
ZTMR6-L6-D组合调压阀是由二个二位三通换向阀与一个调压阀并联而成，是石油修井机用气阀中非常关键的主控阀，相当于五位六通换向阀，且C口的压力可随手柄转角的增加而加大，手柄可以定位。
关键词：
所属分类：
石油设备专用气动元件
咨询热线：
ZTMR6-L6-XW系列组合调压阀
详情
一、特点：
ZTMR6-L6-D组合调压阀是由二个二位三通换向阀与一个调压阀并联而成，是石油修井机用气阀中非常关键的主控阀，相当于五位六通换向阀，且C口的压力可随手柄转角的增加而加大，手柄可以定位。
ZTMR6-L6-F组合调压阀是二个二位三通换向阀与一个减压阀串联而成，与ZTMR6-L6-D相同属于为修井机配套生产的较为关键的阀件，相当于三位五通换向阀，且A、B两口的压力可随手柄转角的增加而加大，手柄可以自动复中位。

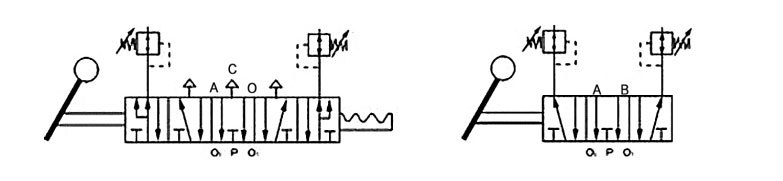

二、图形符号：
ZTMR6-L6-D ZTMR6-L6-F
三、型号说明：
四、技术参数
|
公称通径 |
6mm |
|
最高使用压力 |
1.0MPa |
|
调压范围 |
0.05～0.8MPa |
|
流量特性 |
≤0.05MPa |
|
压力特性 |
≤0.02MPa |
|
泄漏量 |
≤150Nml/min |
|
工作温度 |
-25～60（注：-40℃耐低温产品需特殊定制） |
|
连接方式（螺纹） |
NPT1/4 |
五、外形及安装尺寸：
*括号内符号表示ZTMR6-L6-F的手柄位置。
功能表：
| 型号 | ZTMR6-L6-D | ZTMR6-L6-F | |||||
| A | B | C | A | B | |||
| 手柄位置 | Ⅲ | P | 无 | Pi | Ⅲ | Pi | 无 |
| Ⅱ | 无 | ||||||
| Ⅰ | 无 | 无 | 无 | Ⅰ | 无 | 无 | |
| Ⅳ | 无 | P | 无 | Ⅱ | 无 | Pi | |
| Ⅴ | Pi | ||||||
*P表示相应手柄位置时，工作气口有对应压力空气输出。
Pi表示相应手柄位置时，工作气口有对应的不同压力的空气输出。
无：表示对应于手柄位置工作气口无气压。
