H-2-X控制空气阀
详情
一、特点：
H-2手柄控制阀是一个由手柄杆操作的双向压力调节器。
初始时手柄处于关闭位置，操纵杆顺时针移动(即增加油门方向)。增加手柄角度，输出压力逐渐增加到额定的最大输出压力。
当手柄杆保持在一个位置时，控制阀将出口压力保持恒定。重量：3公斤
连接方式：
右口为输入口NPT1/4。
左口为输出口-按顺时针方向操作，从最低压力位置(关闭位置)输出可变压力。
型号分析：
H-2-X控制阀-手柄杆在输出压力的任何位置时消除操作力，能随时返回到最小压力位置(即关闭位置)。
H-2-FX控制阀-手柄杆在任何输出压力位置都可以保持恒定。摩擦力可以调节。
H-2-LX控制阀-手柄杆移出闩锁位置(最大极限压力位置)手柄杆自动回到关闭位置。
订购信息：
|
型号 |
压力范围 (MPa) |
代号 |
|
H-2-X |
0-0.45（65PSi） 0-0.69（100PSi） 0-0.86（125PSi） 0-1.03（150PSi） |
001 002 003 004 |
|
H-2-FX |
0-0.45（65PSi） 0-0.69（100PSi） 0-0.86（125PSi） 0-1.03（150PSi） |
001 002 003 004 |
|
H-2-LX |
0-0.45（65PSi） 0-0.69（100PSi） 0-0.86（125PSi） 0-1.03（150PSi） |
001 002 003 004 |
|
H-2-EX |
0-0.45（65PSi） 0-0.69（100PSi） 0-0.86（125PSi） 0-1.03（150PSi） |
001 002 003 004 |
|
H-2-EFX |
0-0.45（65PSi） 0-0.69（100PSi） 0-0.86（125PSi） 0-1.03（150PSi） |
001 002 003 004 |
二、图形符号：
三、技术参数
|
型号 |
H-2 |
|
直径 |
6mm |
|
压力 |
1MPa |
|
过流特性 |
≥300l/min |
|
流动特性 |
≤0.08MPa |
|
压力特性 |
≤0.04MPa |
|
泄漏 |
≤125Nml/min |
|
耐压性 (MPa) |
1.5 |
|
耐用性 |
100万次 |
|
温度 |
-25～60（注：-40℃耐低温产品需特殊定制） |
|
连接方式 |
NPT1/4 |

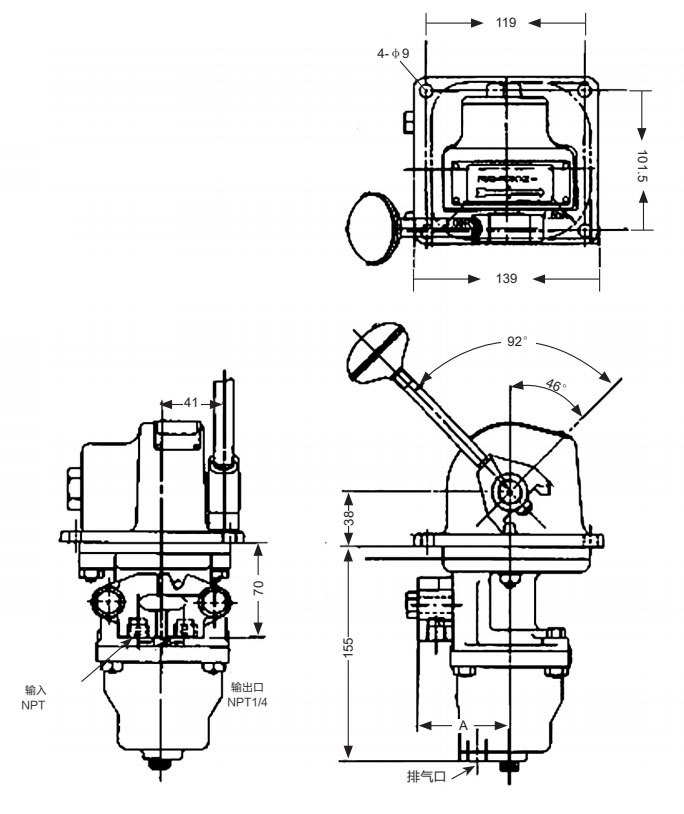

四、外形及安装尺寸：
